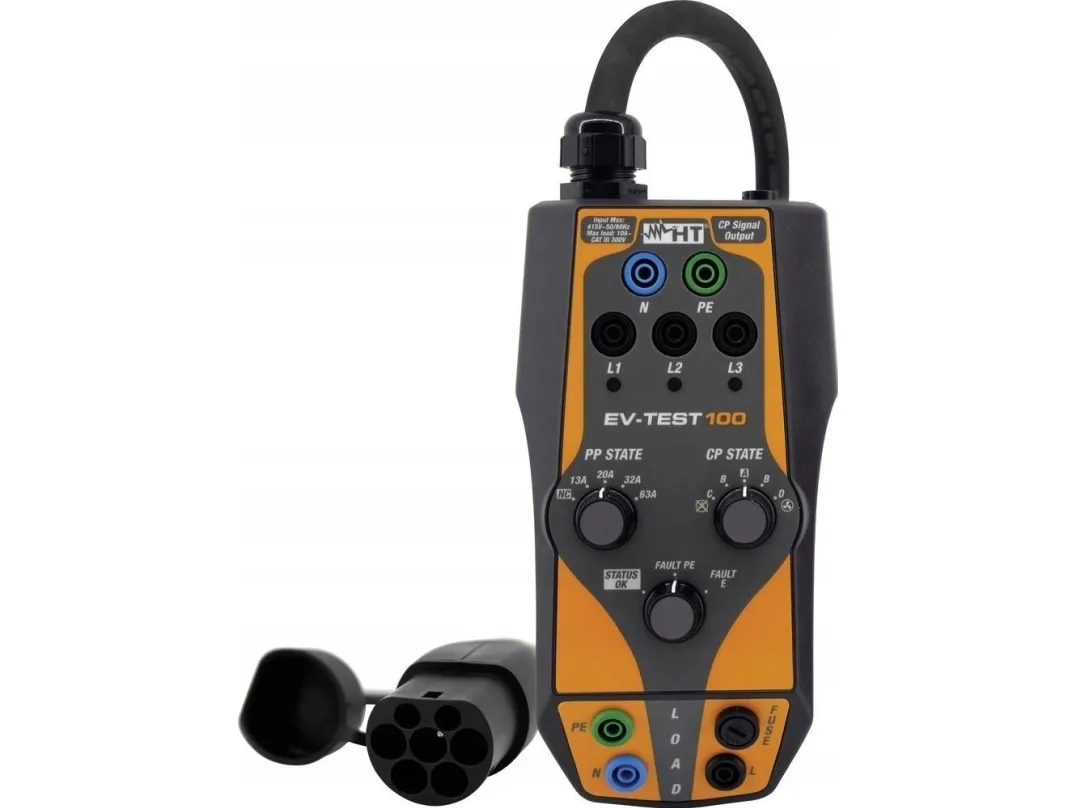

Kontroladapter til E-ladestationerEV-test100 er udviklet som tilbehør specielt til test af E-ladestationer. Den kan anvendes til simulering af opladningsstatus og til kontrol af effektiviteten af beskyttelsesforanstaltninger over for elektriske ladestationer af type 3 med en type 2-stikforbindelse. Den nemme håndtering i kombination med Combi G3 eller Combi G2 er garanteret.MålefunktionerUniverselle 4 mm-tilslutninger til forbindelse med en 1- eller 3-faset installationstester ved hjælp af måleledninger (bananstik)Separat fasevisning med tre LED'er til nem spændingstestProximity Pilot (PP) drejekontakt til simulering af forskellige strømbelastninger af ladekablerControl Pilot (CP) drejekontakt til simulering af den elektriske køretøjsstatus A, B, C D.Fejl drejekontakt til simulering af en kortslutning mellem CP og PE (Tilstand E = fejl)Simulering PE-fejl (jordingsfejl)Tilslutninger til CP-signaludgangen til kontrol af kommunikation mellem adapter (= simuleret elektrisk køretøj) og ladestationType 2-stik til tilslutning til opladeren også medfølger Fast tilsluttet opladningskabelKøretøjssimulering (CP): De forskellige køretøjstilstande A til D kan simuleres ved hjælp af en drejeknap (jf. IEC 61851)Kabelsimulering (PP): De forskellige koder for ladekabel med 13, 20, 32 og 63 A samt »intet kabel tilsluttet« kan simuleres ved hjælp af en drejeknapFejlsimulering: Simulering af en kortslutning mellem CP og PE via drejeknap (tilstand E = fejl)Visning af fasespændinger med LED'erKontrol af E-ladestationer også ved fast tilsluttet opladningskabelTil køretøjssimulering (CP):I henhold til IEC 61851 kan tilstandene A, B, C, D og E. De forskellige køretøjstilstande kan indstilles via drejekontakten.Tilstand A: Intet køretøj tilsluttetTilstand B: Køretøjet er tilsluttet, men ikke klar til opladningBetingelse C: Køretøjet er tilsluttet og klar til opladning, og der kræves ikke ventilation i lastarealets områdeBetingelse D: Køretøjet er tilsluttet og klar til opladning, ventilation i lastarealets område er påkrævetTilstand E: Fejl: Kortslutning CP-PE via intern diodeTil kabelsimulering (PP):Der kan simuleres forskellige kodninger for ladekabler med 13, 20, 32 og 63 A. Desuden er det muligt at simulere tilstanden - ingen kabel- Simulation af de forskellige ladekabler sker ved kobling af forskellige modstande mellem PP og PE ved hjælp af drejeknappen. I henhold til IEC 61851 er følgende værdier mulige:Ingen kabel: ∞13 A kabel 1,5 k ohm20 A kabel 680 ohm32 A kabel 220 ohm63 A kabel. 100 ohmOBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
